How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

ຈີນບານທີ່ມີຄຸນນະພາບສູງຮ່ວມດູດສູນຍາກາດ ZP2-J

I. ຄວາມເຂັ້ມແຂງຫຼັກ

ການດູດດູດສູນຍາກາດແມ່ນການແກ້ໄຂຫຼັກສໍາລັບ "ການຈັບທີ່ຍືດຫຍຸ່ນ" ໃນອັດຕະໂນມັດອຸດສາຫະກໍາທີ່ມີສີ່ຂໍ້ໄດ້ປຽບຫຼັກ: ການຈັບມືທີ່ບໍ່ທໍາລາຍ, ການປັບຕົວເຂົ້າກັບຫຼາຍວັດສະດຸ / ສະຫມໍ່າສະເຫມີ, ຄວາມສະອາດແລະການປົກປ້ອງສິ່ງແວດລ້ອມ, ແລະການດໍາເນີນງານທີ່ມີຄວາມຍືດຫຍຸ່ນ. ມັນສາມາດໄດ້ຮັບການປັບຕົວກັບລັກສະນະອຸດສາຫະກໍາທີ່ແຕກຕ່າງກັນຂອງ workpieces (ບາງ / ຫນາ, ຄວາມແມ່ນຍໍາ / ຫຍາບ, ສຸຂາພິບານ / ມາດຕະຖານ).

II. ການສະກັດເອົາຄໍາຮ້ອງສະຫມັກໂດຍອຸດສາຫະກໍາ

A. ການແພດແລະອຸດສາຫະກໍາການແພດ

A.1: ຄວາມຕ້ອງການຫຼັກການ:ສະອາດ ແລະ ບໍ່ມີມົນລະພິດ (ມາດຕະຖານ FDA/GMP), ອ່ອນໂຍນ ແລະ ບໍ່ເປັນອັນຕະລາຍ, ແລະ ການປ້ອງກັນການປົນເປື້ອນຂ້າມ.

A.2 ສະຖານະການຫຼັກ:

1. ການຫຸ້ມຫໍ່ຢາ: ຂວດຢາ / ແຜ່ນຢາ / ຖົງນ້ໍາຕົ້ມ (ຖ້ວຍດູດຊິລິໂຄນຊັ້ນອາຫານ, ບໍ່ມີການຫຼົ່ນລົງ)

2. ການປະກອບອຸປະກອນການແພດ: ເຄື່ອງມືຜ່າຕັດ / ສາຍທໍ່ທາງການແພດ / ຊິ້ນສ່ວນຂອງການຈັດການຂາທຽມ (ຄວາມກົດດັນທາງລົບທີ່ສາມາດປັບໄດ້, ການປ້ອງກັນການຜິດປົກກະຕິ)

3. ຫ້ອງທົດລອງຊີວະພາບ: ຖ້ວຍ petri / ທໍ່ centrifuge / ການໂອນບັດ regent (ທົນທານຕໍ່ສານເຄມີ, ເປັນຫມັນເຂົ້າກັນໄດ້)

B. ອຸດສາຫະກໍາເອເລັກໂຕຣນິກແລະ semiconductor

B.1 ຄວາມຕ້ອງການຫຼັກ:ຕ້ານການສະຖິດ (10⁶-10¹¹Ω), ການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນ (ຄວາມຜິດພາດ ≤0.01mm), ຄວາມຕ້ານທານກັບຮອຍຂີດຂ່ວນ

B.2 ສະຖານະການຫຼັກ:

1. chip/Semiconductor: ການຈັດການ wafer, ການຫຸ້ມຫໍ່ຊິບ (ຈອກດູດເຊລາມິກ porous / anti-static silicone, ຄວາມກົດດັນທາງລົບທີ່ເປັນເອກະພາບເພື່ອປ້ອງກັນບໍ່ໃຫ້ rupture)

2. PCB/ອົງປະກອບ: PCB ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ອົງປະກອບຈຸນລະພາກ (0402 resistors) ເທິງຫນ້າດິນ (ຊິລິໂຄນ / gel / micro suction ຈອກບາງໆເພື່ອປ້ອງກັນບໍ່ໃຫ້ wrinkling / tearing)

3. ຈໍສະແດງຜົນ: LCD/OLED panel, touch glass grab (ວັດສະດຸໂປ່ງໃສສູງ, ບໍ່ມີຮອຍເປື້ອນ ແລະຮອຍຂີດຂ່ວນ)

C. ອຸດສາຫະກໍາລົດໃຫຍ່ແລະຊິ້ນສ່ວນລົດໃຫຍ່

C.1 ຄວາມຕ້ອງການຫຼັກ:ການດູດຂະຫນາດໃຫຍ່ (ແຜ່ນດູດດຽວ≥500N), ການປັບຕົວແບບຫຼາຍຕົວ (ໂລຫະ / ພາດສະຕິກ / ແກ້ວ), ບໍ່ຂັດ

C.2 ສະຖານະການຫຼັກ:

4. ການຜະລິດຮ່າງກາຍ: ແຜ່ນເຫຼັກກ້າ / ກອບປະຕູການເຊື່ອມໂລຫະ (ເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ຢາງພາລາ / ຫຼາຍ suction cup array, ໂຄງສ້າງຕ້ານການລື່ນ)

5. ແກ້ວ / ພາຍໃນ: ການຕິດຕັ້ງ Windscreen, ການໂອນຫນ້າຫນັງຂອງບ່ອນນັ່ງຫນັງ (ຊິລິໂຄນທົນທານຕໍ່ອຸນຫະພູມ / ຈອກດູດ sponge, ປ້ອງກັນການຜິດປົກກະຕິ)

6. ພາກສ່ວນ: ກະບອກສູບເຄື່ອງຈັກ / gearbox ທີ່ຢູ່ອາໄສ grab (ສູນຍາກາດ + lock ກົນຈັກ, ຕ້ານການຕົກ)

D. ອຸດສາຫະກໍາອາຫານແລະການຫຸ້ມຫໍ່

D.1 ຄວາມຕ້ອງການຫຼັກ:ວັດສະດຸເກຣດອາຫານ ( FDA ຮັບຮອງ), ງ່າຍຕໍ່ການເຮັດຄວາມສະອາດ, ທົນທານຕໍ່ການປວດ

D.2 ສະຖານະການຫຼັກ:

1. ການຈັດການອາຫານ: ເຄື່ອງອົບ / ຊີ້ນສົດ / ການຈັດຮຽງຫມາກໄມ້ (ຈອກດູດ sponge ຕ່ໍາ, ບໍ່ມີກິ່ນແລະງ່າຍທີ່ຈະລ້າງ)

2. ອັດຕະໂນມັດການຫຸ້ມຫໍ່: ການເປີດຖົງຫຸ້ມຫໍ່, molding carton sterile (ການລົບລ້າງ static / ການດູດຫຼາຍຈຸດ, ເຫມາະສໍາລັບການຫຸ້ມຫໍ່ບາງ / ແຂງ)

E. Logistics and warehousing industry

E.1 ຄວາມຕ້ອງການຫຼັກ:ການປັບຕົວທີ່ມີປະສິດທິພາບ (ຫຼາຍຂໍ້ກໍານົດຂອງສິນຄ້າ), ຄວາມກົດດັນທີ່ຫມັ້ນຄົງ, ຕ້ານການຕົກ

E.2 ສະຖານະການຫຼັກ:

1. ການຈັດການກ່ອງ: ການຈັດລຽງກ່ອງອີຄອມເມີຊ (ອາເຣດູດດູດທີ່ສາມາດປັບໄດ້, ຄວາມກົດດັນສູນຍາກາດ)

2. ແຜ່ນ / ມ້ວນ: ກະດານໄມ້ / ຮູບເງົາພາດສະຕິກການໂອນຍ້າຍ (ແຖບຍາວ / ຈອກດູດເປັນວົງ, ການດູດຊຶມເປັນເອກະພາບເພື່ອປ້ອງກັນການຊົດເຊີຍ)

F. ພະລັງງານໃຫມ່ແລະອຸດສາຫະກໍາພິເສດ

F.1 ພະລັງງານໃໝ່ (ຫມໍ້ໄຟ lithium/pv):

1. ແຜ່ນຫມໍ້ໄຟ Lithium (ຈອກດູດ porous ຕ້ານ static, ຕ້ານຝຸ່ນ), ແກ້ວ photovoltaic (ຈອກ suction silicone ຂະຫນາດໃຫຍ່, ບໍ່ມີຮອຍຂີດຂ່ວນ)

F.2 ການພິມ ແລະ ເຈ້ຍ

1. ການຈັບເຈ້ຍ / ສິ່ງພິມ (ວັດສະດຸກະດາດດູດຊຶມ, ຄວາມກົດດັນທາງລົບເລັກນ້ອຍເພື່ອປ້ອງກັນການຈີກຂາດແລະການປົນເປື້ອນຂອງຫມຶກ)

III. ສະຫຼຸບເຫດຜົນການປັບຕົວຫຼັກ

ຄຸນລັກສະນະຂອງ workpiece	ໂຄງການປັບປຸງ Pipette	ສະຖານະການອຸດສາຫະກໍາທີ່ສອດຄ້ອງກັນ
ບາງ / ອ່ອນເພຍ / ຄວາມຊັດເຈນ	ວັດສະດຸຊິລິໂຄນ / ເຊລາມິກ, ຄວາມກົດດັນທາງລົບຈຸນລະພາກ, ຫົວດູດຈຸນລະພາກ	semiconductors ເອເລັກໂຕຣນິກ, ຢາ
ລາຍການໜັກ / ຂະໜາດໃຫຍ່	ວັດສະດຸຢາງພາລາ, ຈອກດູດເສັ້ນຜ່າສູນກາງຂະຫນາດໃຫຍ່, ແຖວຖ້ວຍຫຼາຍດູດ	ລົດໃຫຍ່, ແຜງຂົນສົ່ງ
ສຸຂະພາບ / ການປ້ອງກັນມົນລະພິດ	ຊິລິໂຄນເກຣດອາຫານ/ການແພດ, ໂຄງສ້າງສະອາດງ່າຍ	ຢາ, ອາຫານ
ດ້ານອ່ອນ / ສະຫມໍ່າສະເຫມີ	ວັດສະດຸ sponge, deformable suction cup	ພາຍໃນລົດ, ອາຫານ
ຄວາມຕ້ອງການ antistatic	ຊິລິໂຄນ antistatic, ພະລັງງານລົມ ion ຊ່ວຍເຫຼືອ	ເອເລັກໂຕຼນິກ semi-conductor

① ທິດທາງສູນຍາກາດ inlet		⑦ຊ່ອງດູດສູນຍາກາດ	⑧ກະທູ້ເຊື່ອມຕໍ່
TF	ຕັ້ງ	B5	A8
		B5	—
		B5 04 06	—
RF	ຂ້າງ	04 06	B5
RF	ຂ້າງ	04 06	A10

③ ປະເພດແຜ່ນ ② ເສັ້ນຜ່າສູນກາງແຜ່ນ(ມມ)		B06	B08	B10
③ ປະເພດແຜ່ນ ② ເສັ້ນຜ່າສູນກາງແຜ່ນ(ມມ)		ø6	ø8	ø10
ມສ	ປະເພດແປ	—	●	●
MB	ເປົ່າລົມ	●	●	—

④ ວັດສະດຸ
N	NBR
S	ຢາງຊິລິໂຄນ
U	ຢາງຢູຣີເທນ
F	FKM
GN	Conductive NBR
GS	ຢາງຊິລິໂຄນ conductive

⑦ຊ່ອງດູດສູນຍາກາດ
B5	M5x0.8 (ເພດຍິງ)
04	Ø4ການສໍາພັດແບບດຽວ
06	ø6ການສໍາພັດແບບດຽວ

⑧ກະທູ້ເຊື່ອມຕໍ່
A8	M8x1 (ເພດຊາຍ)
B5	M5x0.8 (ເພດຍິງ)
A10	M10x1 (ເພດຊາຍ)

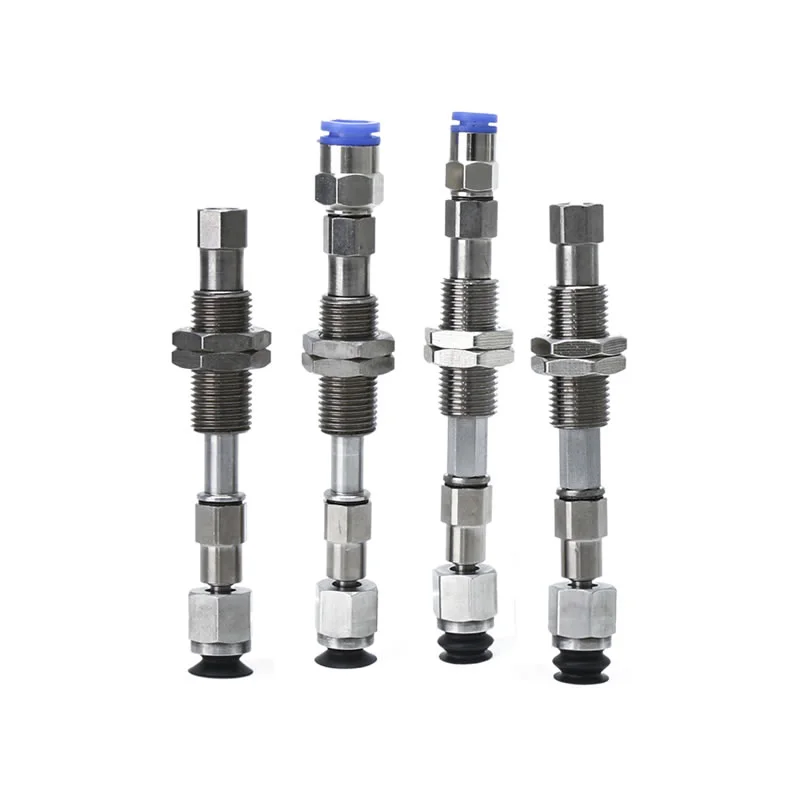

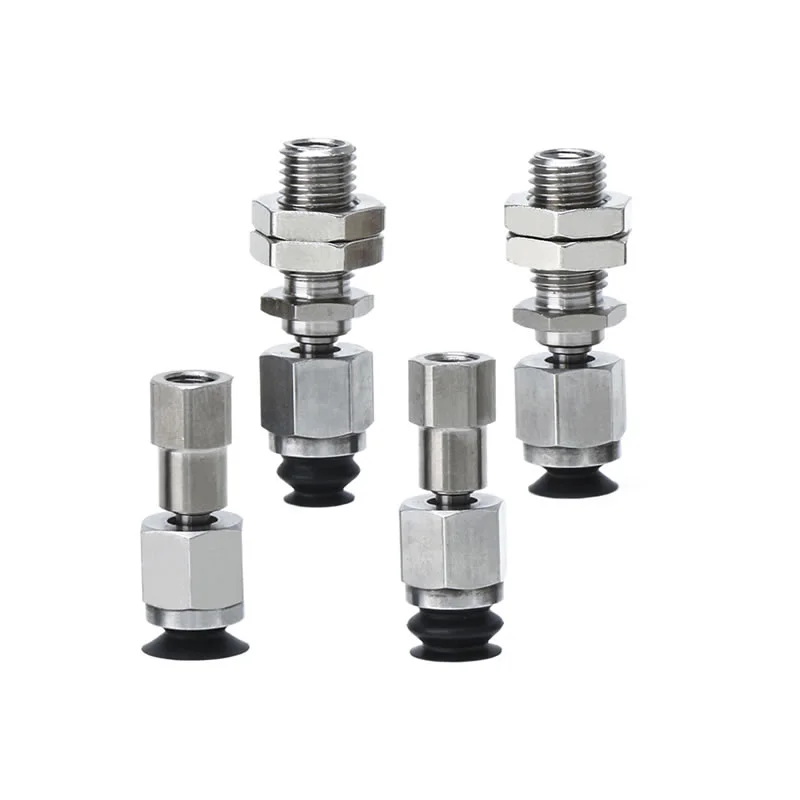

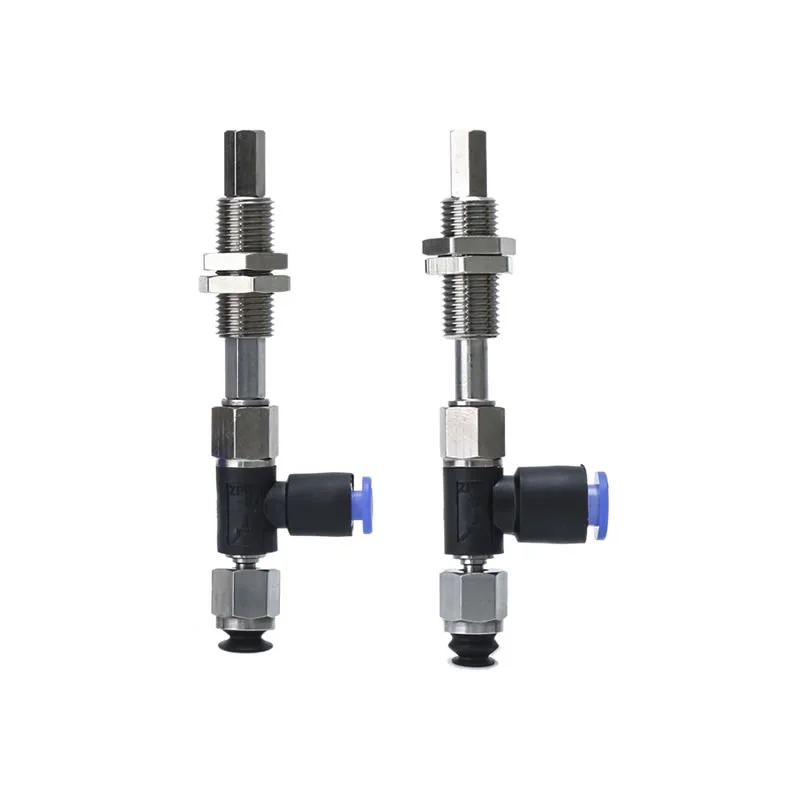

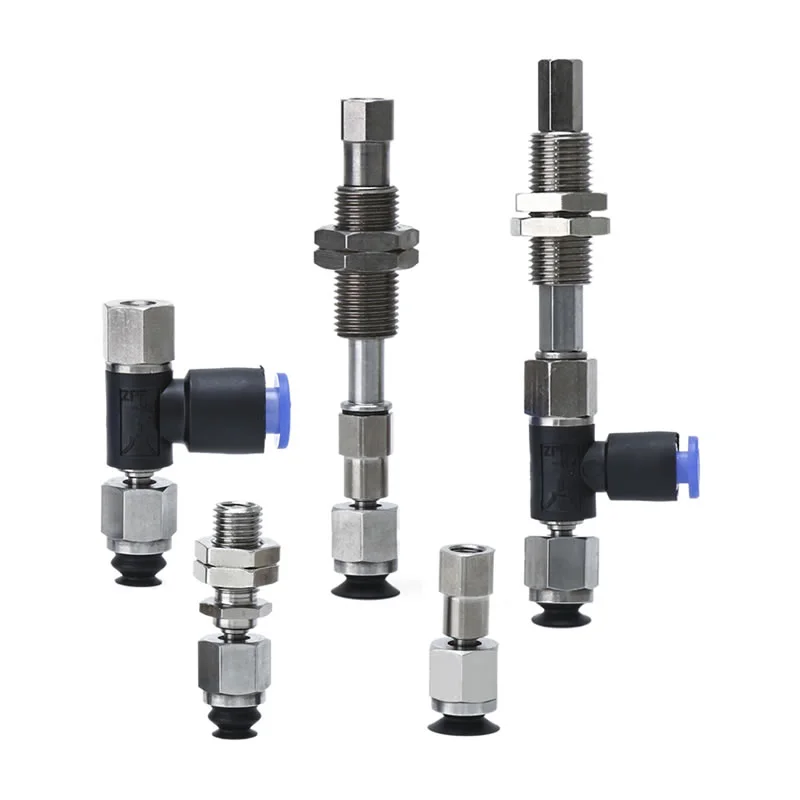

Ball Joint Vacuum Suction Cups ZP2-J

Ball Joint Vacuum Suction Cups ZP2-J

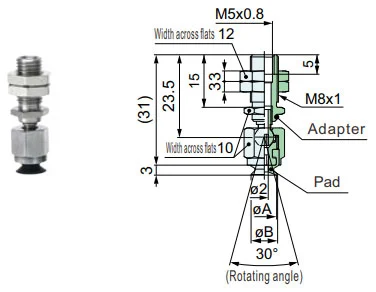

ZP2-TF Series Ball Joint Type with Adapter Vacuum Pads

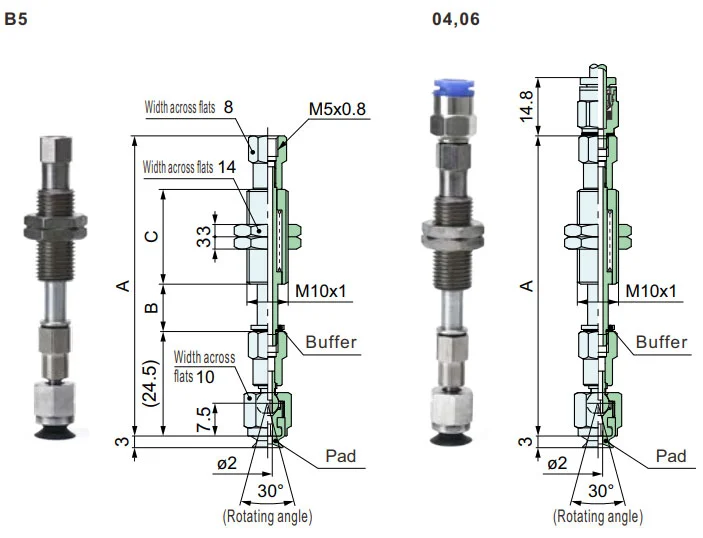

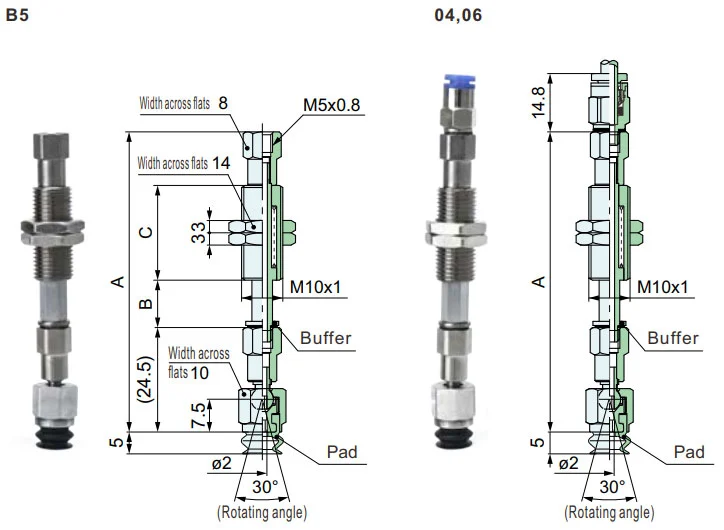

ZP2-TF Series Ball Joint Type with Buffer Vacuum Pads

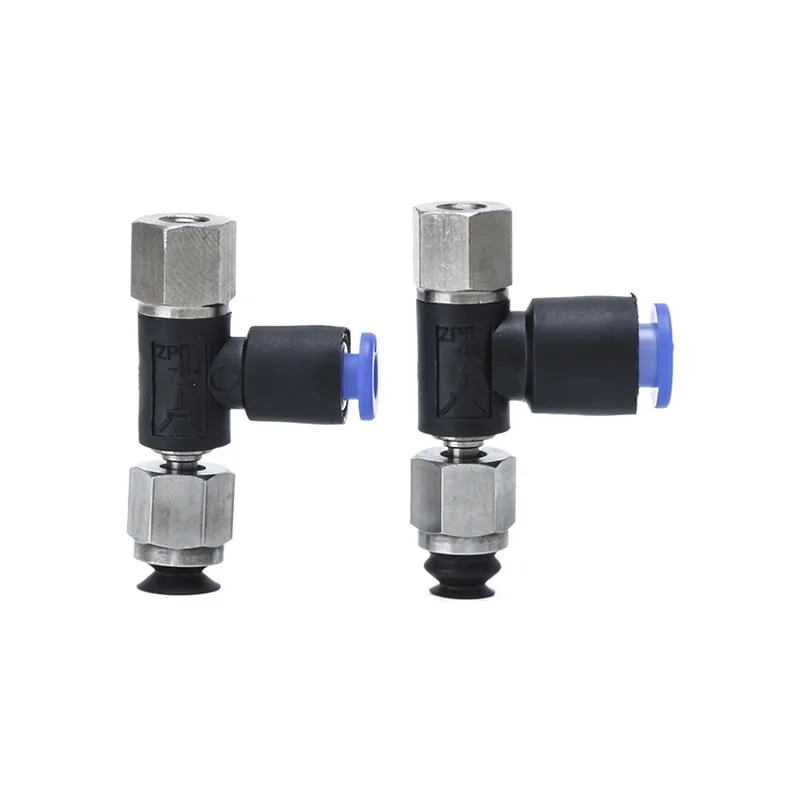

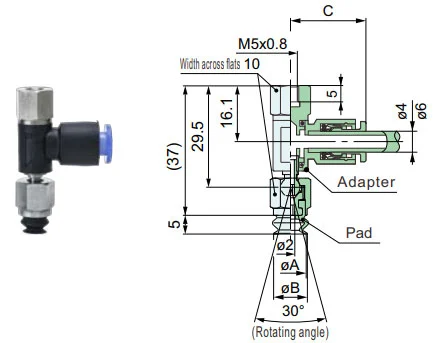

ZP2-RF Series Ball Joint Type with Adapter Vacuum Pads

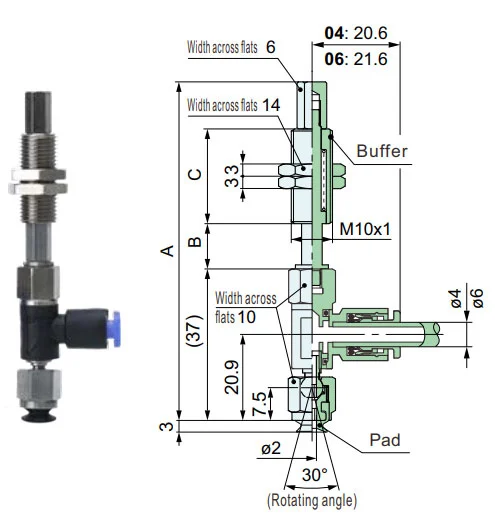

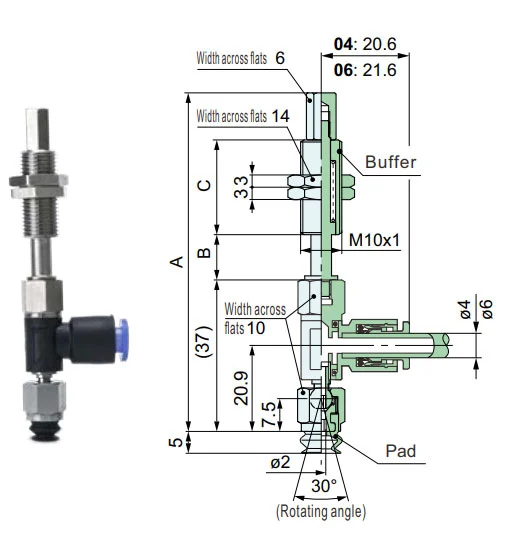

ZP2-RF Series Ball Joint Type with Buffer Vacuum Pads

ຂໍ້ໄດ້ປຽບຫຼັກ

ຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບ & ການສະຫນອງທີ່ເຊື່ອຖືໄດ້

ການອອກແບບຮ່ວມກັນຂອງບານທີ່ມີຄວາມຍືດຫຍຸ່ນ

ປັບປຸງສະຖຽນລະພາບໃນເງື່ອນໄຂທີ່ສັບສົນ

ທາງເລືອກ Buffer & Anti-Rotation Structure

ປະເພດ Pad ຫຼາຍ ແລະຂະຫນາດ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ອັດຕະໂນມັດອຸດສາຫະກໍາ

ການຈັດການວຽກທີ່ຊັບຊ້ອນ

ເປັນຫຍັງຕ້ອງເລືອກ Ball Joint Vacuum Suction Cups ZP2-J?

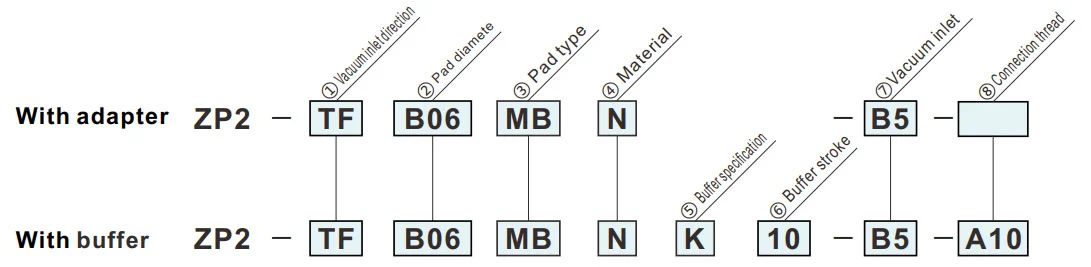

ວິທີການສັ່ງຊື້

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

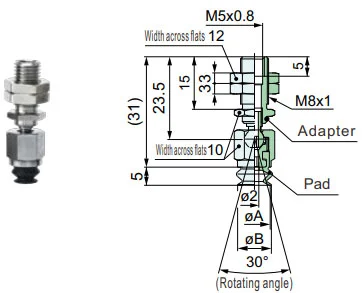

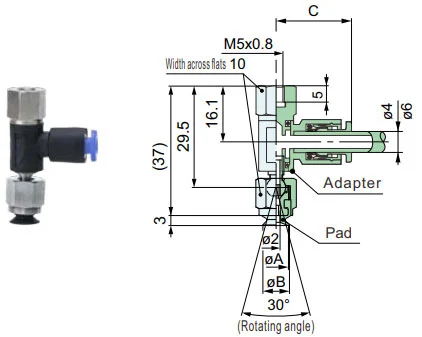

ຂະໜາດ(ມມ)

Pad ວັດສະດຸແລະລັກສະນະ

ໂຄງຮ່າງການ ນຳ ໃຊ້ສ່ວນປະກອບຂອງທໍ່ລົມ (ຈອກດູດສູນຍາກາດ) ໃນຂົງເຂດອຸດສາຫະ ກຳ ຕ່າງໆ

⑤ Buffer ສະເພາະ
J	ໝຸນ
K	ບໍ່ໝຸນ

⑥ Buffer stroke
10	10 ມມ
20	20 ມມ
30	30 ມມ
40	40 ມມ
50	50 ມມ

ຕົວແບບ							øA	øB	ອະແດັບເຕີ
	① ສູນຍາກາດ ຂາເຂົ້າ ທິດທາງ	② ແຜ່ນ dia.	③ ແຜ່ນ ປະເພດ	④ ແຜ່ນ ວັດສະດຸ	⑦ ສູນຍາກາດ ຂາເຂົ້າ	⑧ ການເຊື່ອມຕໍ່ ກະທູ້
ZP2	TF	B08	ມສ	N S U F GN GS	B5	A8	8	8.8	ZP2-TF1-B5-A8
		B10					10	10.6

ຕົວແບບ							øA	øB	ອະແດັບເຕີ
	① ສູນຍາກາດ ຂາເຂົ້າ ທິດທາງ	② ແຜ່ນ dia.	③ ແຜ່ນ ປະເພດ	④ ແຜ່ນ ວັດສະດຸ	⑦ ສູນຍາກາດ ຂາເຂົ້າ	⑧ ການເຊື່ອມຕໍ່ ກະທູ້
ZP2	TF	B06	ມສ	N S U F GN GS	B5	A8	6	7	ZP2-TF1-B5-A8
		B08					8	9
