How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

ຈີນຜະລິດຈອກດູດສູນຍາກາດ ZP2-ZJ ດ້ວຍວິທີແກ້ໄຂທີ່ປັບແຕ່ງເອງ

I. ຄວາມເຂັ້ມແຂງຫຼັກ

ການດູດດູດສູນຍາກາດແມ່ນການແກ້ໄຂຫຼັກສໍາລັບ "ການຈັບທີ່ຍືດຫຍຸ່ນ" ໃນອັດຕະໂນມັດອຸດສາຫະກໍາທີ່ມີສີ່ຂໍ້ໄດ້ປຽບຫຼັກ: ການຈັບມືທີ່ບໍ່ທໍາລາຍ, ການປັບຕົວເຂົ້າກັບຫຼາຍວັດສະດຸ / ສະຫມໍ່າສະເຫມີ, ຄວາມສະອາດແລະການປົກປ້ອງສິ່ງແວດລ້ອມ, ແລະການດໍາເນີນງານທີ່ມີຄວາມຍືດຫຍຸ່ນ. ມັນສາມາດໄດ້ຮັບການປັບຕົວກັບລັກສະນະອຸດສາຫະກໍາທີ່ແຕກຕ່າງກັນຂອງ workpieces (ບາງ / ຫນາ, ຄວາມແມ່ນຍໍາ / ຫຍາບ, ສຸຂາພິບານ / ມາດຕະຖານ).

II. ການສະກັດເອົາຄໍາຮ້ອງສະຫມັກໂດຍອຸດສາຫະກໍາ

A. ການແພດແລະອຸດສາຫະກໍາການແພດ

A.1: ຄວາມຕ້ອງການຫຼັກການ:ສະອາດ ແລະ ບໍ່ມີມົນລະພິດ (ມາດຕະຖານ FDA/GMP), ອ່ອນໂຍນ ແລະ ບໍ່ເປັນອັນຕະລາຍ, ແລະ ການປ້ອງກັນການປົນເປື້ອນຂ້າມ.

A.2 ສະຖານະການຫຼັກ:

1. ການຫຸ້ມຫໍ່ຢາ: ຂວດຢາ / ແຜ່ນຢາ / ຖົງນ້ໍາຕົ້ມ (ຖ້ວຍດູດຊິລິໂຄນຊັ້ນອາຫານ, ບໍ່ມີການຫຼົ່ນລົງ)

2. ການປະກອບອຸປະກອນການແພດ: ເຄື່ອງມືຜ່າຕັດ / ສາຍທໍ່ທາງການແພດ / ຊິ້ນສ່ວນຂອງການຈັດການຂາທຽມ (ຄວາມກົດດັນທາງລົບທີ່ສາມາດປັບໄດ້, ການປ້ອງກັນການຜິດປົກກະຕິ)

3. ຫ້ອງທົດລອງຊີວະພາບ: ຖ້ວຍ petri / ທໍ່ centrifuge / ການໂອນບັດ regent (ທົນທານຕໍ່ສານເຄມີ, ເປັນຫມັນເຂົ້າກັນໄດ້)

B. ອຸດສາຫະກໍາເອເລັກໂຕຣນິກແລະ semiconductor

B.1 ຄວາມຕ້ອງການຫຼັກ:ຕ້ານການສະຖິດ (10⁶-10¹¹Ω), ການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນ (ຄວາມຜິດພາດ ≤0.01mm), ຄວາມຕ້ານທານກັບຮອຍຂີດຂ່ວນ

B.2 ສະຖານະການຫຼັກ:

1. chip/Semiconductor: ການຈັດການ wafer, ການຫຸ້ມຫໍ່ຊິບ (ຈອກດູດເຊລາມິກ porous / anti-static silicone, ຄວາມກົດດັນທາງລົບທີ່ເປັນເອກະພາບເພື່ອປ້ອງກັນບໍ່ໃຫ້ rupture)

2. PCB/ອົງປະກອບ: PCB ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ອົງປະກອບຈຸນລະພາກ (0402 resistors) ເທິງຫນ້າດິນ (ຊິລິໂຄນ / gel / micro suction ຈອກບາງໆເພື່ອປ້ອງກັນບໍ່ໃຫ້ wrinkling / tearing)

3. ຈໍສະແດງຜົນ: LCD/OLED panel, touch glass grab (ວັດສະດຸໂປ່ງໃສສູງ, ບໍ່ມີຮອຍເປື້ອນ ແລະຮອຍຂີດຂ່ວນ)

C. ອຸດສາຫະກໍາລົດໃຫຍ່ແລະຊິ້ນສ່ວນລົດໃຫຍ່

C.1 ຄວາມຕ້ອງການຫຼັກ:ການດູດຂະຫນາດໃຫຍ່ (ແຜ່ນດູດດຽວ≥500N), ການປັບຕົວແບບຫຼາຍຕົວ (ໂລຫະ / ພາດສະຕິກ / ແກ້ວ), ບໍ່ຂັດ

C.2 ສະຖານະການຫຼັກ:

4. ການຜະລິດຮ່າງກາຍ: ແຜ່ນເຫຼັກກ້າ / ກອບປະຕູການເຊື່ອມໂລຫະ (ເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ຢາງພາລາ / ຫຼາຍ suction cup array, ໂຄງສ້າງຕ້ານການລື່ນ)

5. ແກ້ວ / ພາຍໃນ: ການຕິດຕັ້ງ Windscreen, ການໂອນຫນ້າຫນັງຂອງບ່ອນນັ່ງຫນັງ (ຊິລິໂຄນທົນທານຕໍ່ອຸນຫະພູມ / ຈອກດູດ sponge, ປ້ອງກັນການຜິດປົກກະຕິ)

6. ພາກສ່ວນ: ກະບອກສູບເຄື່ອງຈັກ / gearbox ທີ່ຢູ່ອາໄສ grab (ສູນຍາກາດ + lock ກົນຈັກ, ຕ້ານການຕົກ)

D. ອຸດສາຫະກໍາອາຫານແລະການຫຸ້ມຫໍ່

D.1 ຄວາມຕ້ອງການຫຼັກ:ວັດສະດຸເກຣດອາຫານ ( FDA ຮັບຮອງ), ງ່າຍຕໍ່ການເຮັດຄວາມສະອາດ, ທົນທານຕໍ່ການປວດ

D.2 ສະຖານະການຫຼັກ:

1. ການຈັດການອາຫານ: ເຄື່ອງອົບ / ຊີ້ນສົດ / ການຈັດຮຽງຫມາກໄມ້ (ຈອກດູດ sponge ຕ່ໍາ, ບໍ່ມີກິ່ນແລະງ່າຍທີ່ຈະລ້າງ)

2. ອັດຕະໂນມັດການຫຸ້ມຫໍ່: ການເປີດຖົງຫຸ້ມຫໍ່, molding carton sterile (ການລົບລ້າງ static / ການດູດຫຼາຍຈຸດ, ເຫມາະສໍາລັບການຫຸ້ມຫໍ່ບາງ / ແຂງ)

E. Logistics and warehousing industry

E.1 ຄວາມຕ້ອງການຫຼັກ:ການປັບຕົວທີ່ມີປະສິດທິພາບ (ຫຼາຍຂໍ້ກໍານົດຂອງສິນຄ້າ), ຄວາມກົດດັນທີ່ຫມັ້ນຄົງ, ຕ້ານການຕົກ

E.2 ສະຖານະການຫຼັກ:

1. ການຈັດການກ່ອງ: ການຈັດລຽງກ່ອງອີຄອມເມີຊ (ອາເຣດູດດູດທີ່ສາມາດປັບໄດ້, ຄວາມກົດດັນສູນຍາກາດ)

2. ແຜ່ນ / ມ້ວນ: ກະດານໄມ້ / ຮູບເງົາພາດສະຕິກການໂອນຍ້າຍ (ແຖບຍາວ / ຈອກດູດເປັນວົງ, ການດູດຊຶມເປັນເອກະພາບເພື່ອປ້ອງກັນການຊົດເຊີຍ)

F. ພະລັງງານໃຫມ່ແລະອຸດສາຫະກໍາພິເສດ

F.1 ພະລັງງານໃໝ່ (ຫມໍ້ໄຟ lithium/pv):

1. ແຜ່ນຫມໍ້ໄຟ Lithium (ຈອກດູດ porous ຕ້ານ static, ຕ້ານຝຸ່ນ), ແກ້ວ photovoltaic (ຈອກ suction silicone ຂະຫນາດໃຫຍ່, ບໍ່ມີຮອຍຂີດຂ່ວນ)

F.2 ການພິມ ແລະ ເຈ້ຍ

1. ການຈັບເຈ້ຍ / ສິ່ງພິມ (ວັດສະດຸກະດາດດູດຊຶມ, ຄວາມກົດດັນທາງລົບເລັກນ້ອຍເພື່ອປ້ອງກັນການຈີກຂາດແລະການປົນເປື້ອນຂອງຫມຶກ)

III. ສະຫຼຸບເຫດຜົນການປັບຕົວຫຼັກ

ຄຸນລັກສະນະຂອງ workpiece	ໂຄງການປັບປຸງ Pipette	ສະຖານະການອຸດສາຫະກໍາທີ່ສອດຄ້ອງກັນ
ບາງ / ອ່ອນເພຍ / ຄວາມຊັດເຈນ	ວັດສະດຸຊິລິໂຄນ / ເຊລາມິກ, ຄວາມກົດດັນທາງລົບຈຸນລະພາກ, ຫົວດູດຈຸນລະພາກ	semiconductors ເອເລັກໂຕຣນິກ, ຢາ
ລາຍການໜັກ / ຂະໜາດໃຫຍ່	ວັດສະດຸຢາງພາລາ, ຈອກດູດເສັ້ນຜ່າສູນກາງຂະຫນາດໃຫຍ່, ແຖວຖ້ວຍຫຼາຍດູດ	ລົດໃຫຍ່, ແຜງຂົນສົ່ງ
ສຸຂະພາບ / ການປ້ອງກັນມົນລະພິດ	ຊິລິໂຄນເກຣດອາຫານ/ການແພດ, ໂຄງສ້າງສະອາດງ່າຍ	ຢາ, ອາຫານ
ດ້ານອ່ອນ / ສະຫມໍ່າສະເຫມີ	ວັດສະດຸ sponge, deformable suction cup	ພາຍໃນລົດ, ອາຫານ
ຄວາມຕ້ອງການ antistatic	ຊິລິໂຄນ antistatic, ພະລັງງານລົມ ion ຊ່ວຍເຫຼືອ	ເອເລັກໂຕຼນິກ semi-conductor

④ ວັດສະດຸ
N	NBR
S	ຢາງຊິລິໂຄນ
U	ຢາງຢູຣີເທນ
F	FKM
GN	Conductive NBR
GS	ຢາງຊິລິໂຄນ conductive

① ທິດທາງສູນຍາກາດ inlet		⑤ ⑥ ② ເສັ້ນຜ່າສູນກາງແຜ່ນ(ມມ)				B15	B20	B30	40	46
① ທິດທາງສູນຍາກາດ inlet		⑤ ⑥ ② ເສັ້ນຜ່າສູນກາງແຜ່ນ(ມມ)				ø15	ø20	ø30	ø40	ø46
T	ຕັ້ງ	⑤ ກະທູ້ເຊື່ອມຕໍ່	ກະທູ້ຊາຍ	AL12	M12 x1.0	●	●	-	-	-
		⑤ ກະທູ້ເຊື່ອມຕໍ່	ກະທູ້ຊາຍ	AL14	M14 x1.0	-	-	●	●	●
		⑥ຊ່ອງດູດສູນຍາກາດ	ການຕິດຕັ້ງຫນຶ່ງສໍາພັດ	06	ø6	●	●	●	●	●
			ກະທູ້ຊາຍ	A10	M10 x1.0	●	●	-	-	-
				A16	M16 x1.0	-	-	●	-	-
				A20	M20 x1.5	-	-	-	●	-
				A30	M30 x1.5	-	-	-	-	●

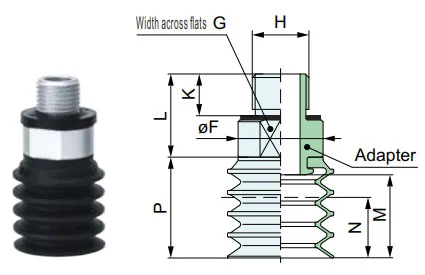

ຕົວແບບ				øA	øB	øC	øD	øE	P	Y
	② ແຜ່ນ dia.	③ ແຜ່ນ ປະເພດ	④ ແຜ່ນ ວັດສະດຸ
ZP2	B15	ZJ	N S U F GN GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

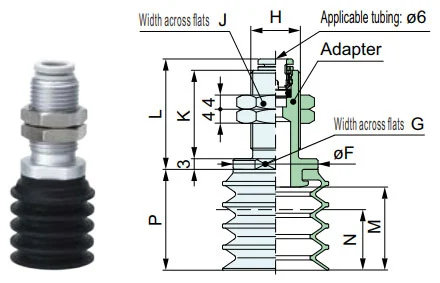

ຕົວແບບ						øF	G	H	K	L	M	N	P	ອະແດັບເຕີ
	① ສູນຍາກາດ ທິດທາງເຂົ້າ	② ແຜ່ນ dia.	③ ແຜ່ນ ປະເພດ	④ ແຜ່ນ ວັດສະດຸ	⑥ ສູນຍາກາດ ຂາເຂົ້າ
ZP2	T	B15	ZJ	N S U F GN GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1.5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20x1.5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30x1.5	11.4	29.5				ZP2A-Z31-5P

ຕົວແບບ							øF	G	H	J	K	L	M	N	P	ອະແດັບເຕີ
	① ສູນຍາກາດ ເສັ້ນທາງເຂົ້າ	② ແຜ່ນ dia.	③ ແຜ່ນ ປະເພດ	④ ແຜ່ນ ວັດສະດຸ	⑤ ການເຊື່ອມຕໍ່ ກະທູ້	⑥ ສູນຍາກາດ ຂາເຂົ້າ
ZP2	T	B15	ZJ	N S U F GN GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

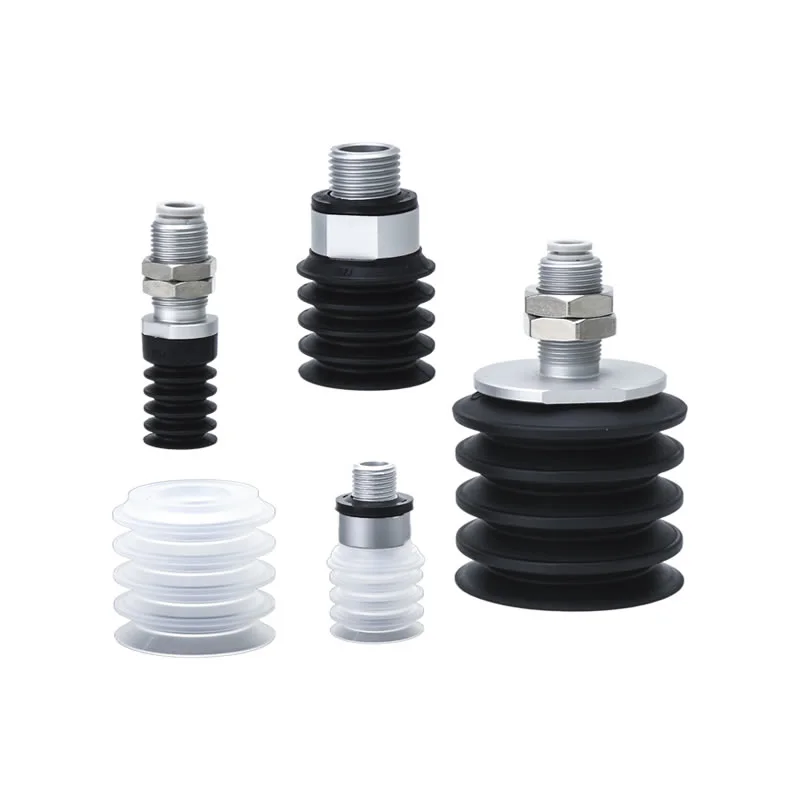

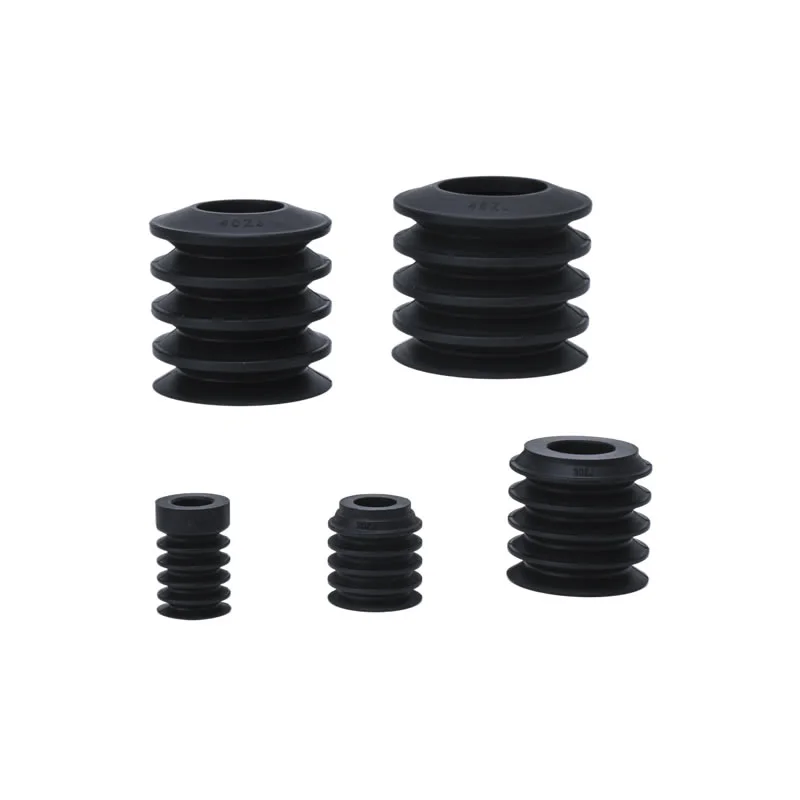

ຖົງດູດສູນຍາກາດ ZP2-ZJ

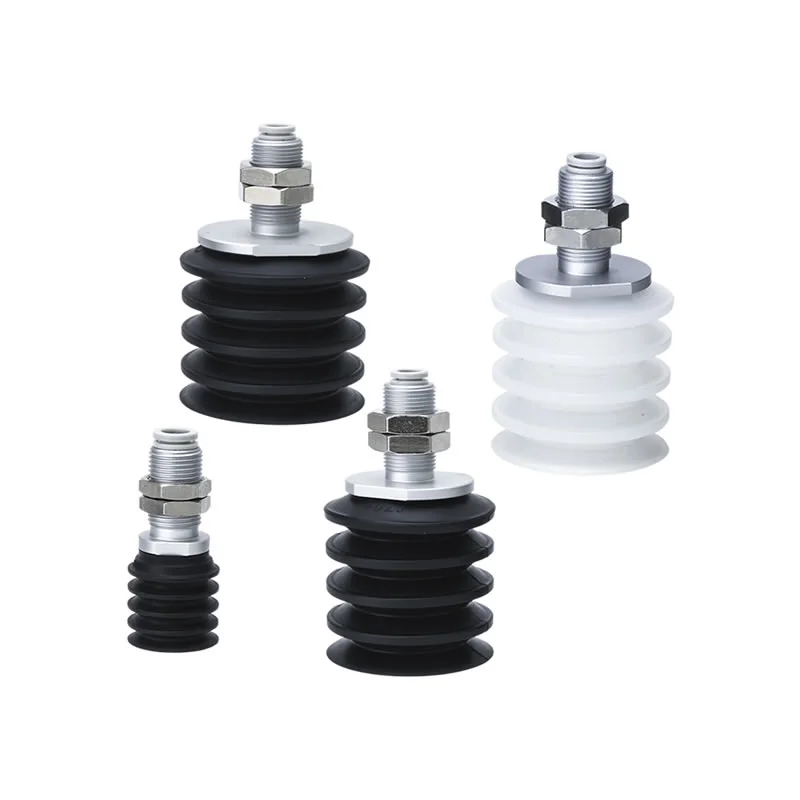

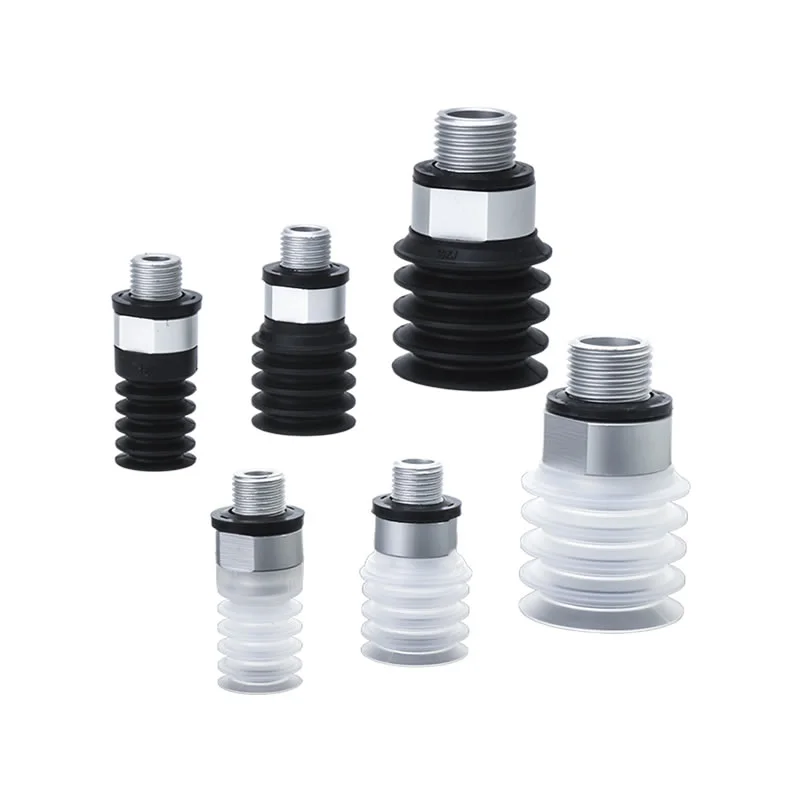

ຖົງດູດສູນຍາກາດ ZP2-ZJ

ZP2 Series Bellows Vacuum Pad Unit

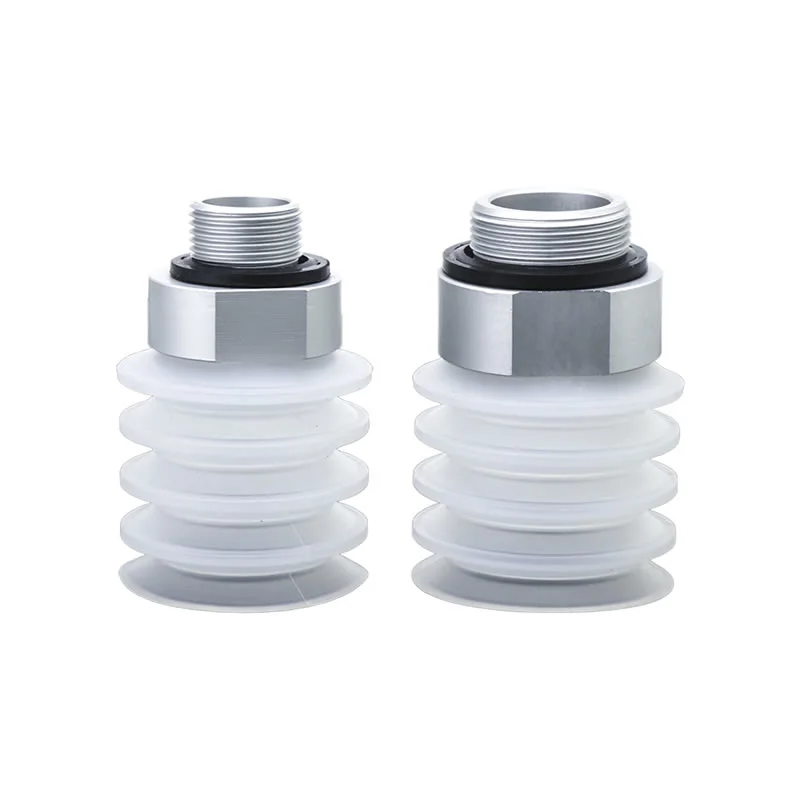

ZP2-T Series ທີ່ມີອະແດບເຕີເບລວ Pad ສູນຍາກາດ

ຂໍ້ໄດ້ປຽບຂອງຈອກດູດສູນຍາກາດ Bellows ZP2-ZJ

ການຈັດການຄວາມໄວສູງ

ການປັບຕົວໄດ້ດີກວ່າ

ກະທັດຮັດ / ປະຫຍັດພື້ນທີ່

ຊະນິດວັດສະດຸ

ທາງເລືອກທີ່ບໍ່ມີເຄື່ອງຫມາຍ

Faq

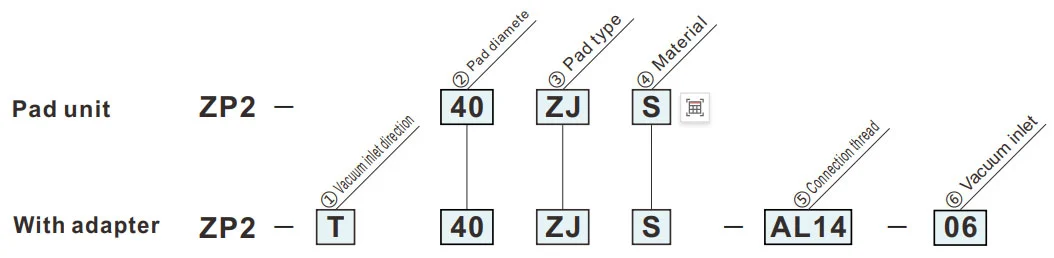

ວິທີການສັ່ງຊື້

ຂະໜາດ(ມມ)

Pad ວັດສະດຸແລະລັກສະນະ

ໂຄງຮ່າງການ ນຳ ໃຊ້ສ່ວນປະກອບຂອງທໍ່ລົມ (ຈອກດູດສູນຍາກາດ) ໃນຂົງເຂດອຸດສາຫະ ກຳ ຕ່າງໆ

③ປະເພດແຜ່ນ
ZJ	ສູບລົມ (4.5-ຂັ້ນຕອນ)
